DPシリーズ(ディスペンサー)

ホットメルト塗布用ディスペンサー（接着剤塗布装置）｜DPシリーズ

dp

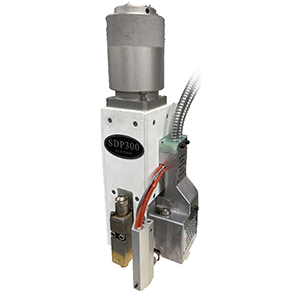

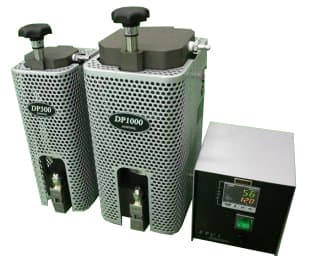

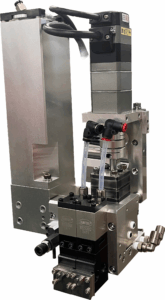

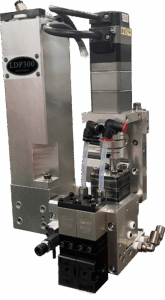

写真左からDP300P、DP1000、温度調節器　　　　　　　SDP300　　　　　　　　　　　　LDP300

DPシリーズ（ディスペンサー）は、ホットメルト接着剤を安定して塗布するためのディスペンサー塗布装置です。
小箱の接着、充填、各種組立工程をはじめ、アパレル関係の接着工程（無縫製）など幅広く採用されており、
PUR反応型ホットメルトにも対応しています。
ヘッド交換により様々な塗布パターンを実現でき、 ロボットや自動機への搭載にも対応可能です。
  • シンプルで多機能
  • ヘッドの交換で各種塗布が可能
  • 機構が簡単でメンテナンスフリー
  • 豊富なオプションで便利性も向上
  • 反応型ホットメルト用も準備 (DP300P)
  • 小箱の接着や充填によく使用されています。

ロボットに搭載したシステムも製作可能です。

　・アルミ缶予熱器（下写真参照）

  DP1000 DP300S DP300P SDP300 LDP300
タンク容量(cc) 1000 300 300cc
カートリッジ		 300cc
カートリッジ		 300cc
カートリッジ
操作温度範囲 常温～200℃ 常温～150℃ 常温～150℃ 常温～180℃
温度制御 PID制御（温調1ポイント） PID制御
温調1ポイント		 PID制御
温調1ポイント
※H/A使用時
2ポイント​		 PID制御
温調1ポイント
使用接着剤 ホットメルト全般（非反応タイプ） PUR反応型 PUR反応型 ホットメルト全般
PUR反応型
最大粘度
（mPa・s）		 20,000　※ 20,000　※ 20,000　※ 20,000　※
圧送方式 圧縮エア加圧 圧縮エア加圧 圧縮エア加圧 ギアポンプ
塗布信号 ガンモジュールへ外部信号 ガンモジュールへ
外部信号		 ガンモジュールへ
外部信号		 ガンモジュールへ
外部信号
電気容量 100/200VAC　600W 100/200VAC　340W 100/200VAC　340W 100/200VAC　364W 200VAC　630W
外形寸法(mm) 143W×177D×374H 103W×132D×347H 103W×132D×347H 94W×148D×308H 164Wⅹ146Dⅹ329H​
重量（kg） 約8kg 約4.5kg 約4.5kg 約3.5kg 約10kg
オプション エアレギュレター、ソレノイドバルブ、取付スタンド、塗布タイマー、その他、※H/Aマニホールド
  • 使用ホットメルトの物性により異なります。

予熱器

  • 300ccアルミカートリッジを2缶予熱可能
  • 電源電圧 AC100V

アルミ缶
